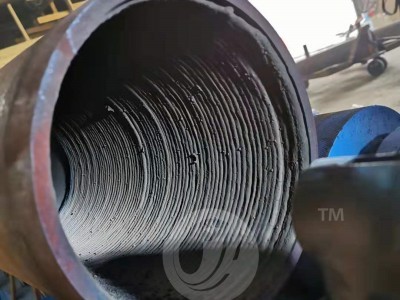

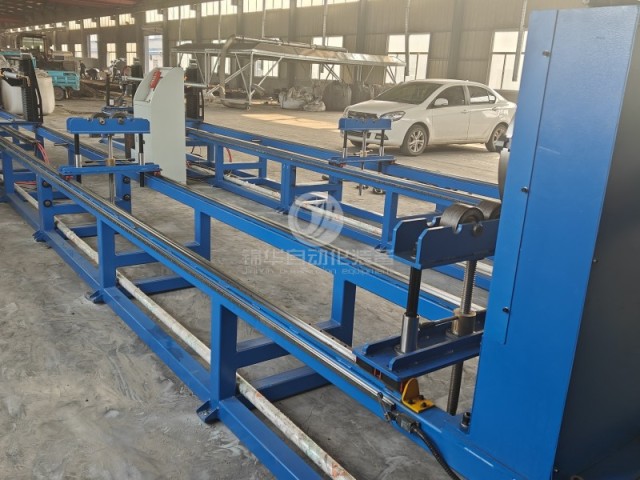

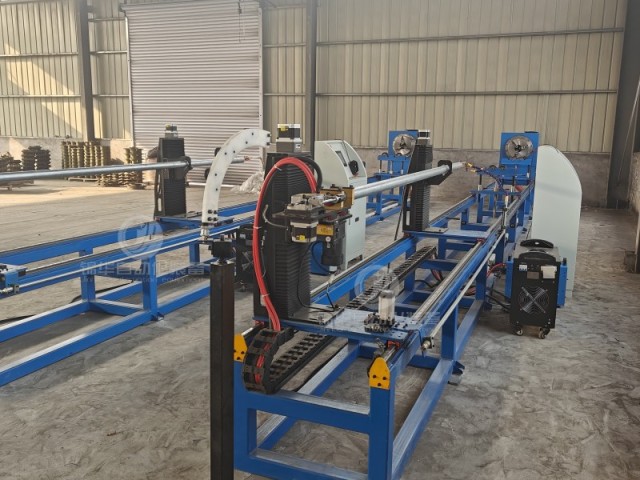

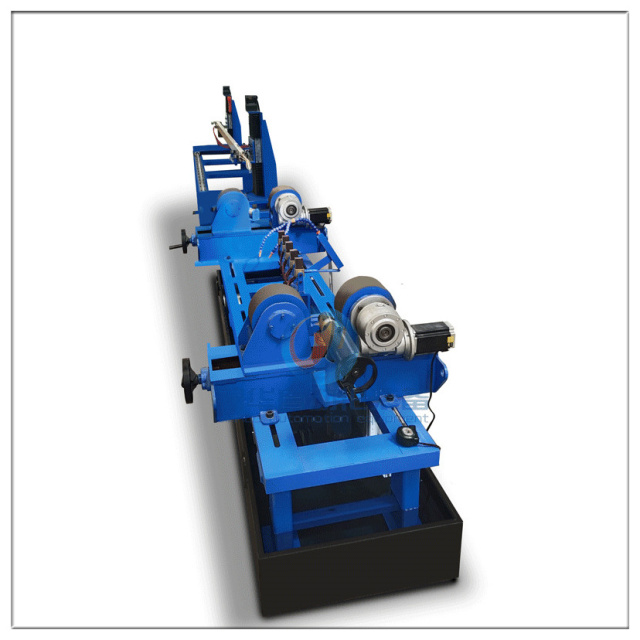

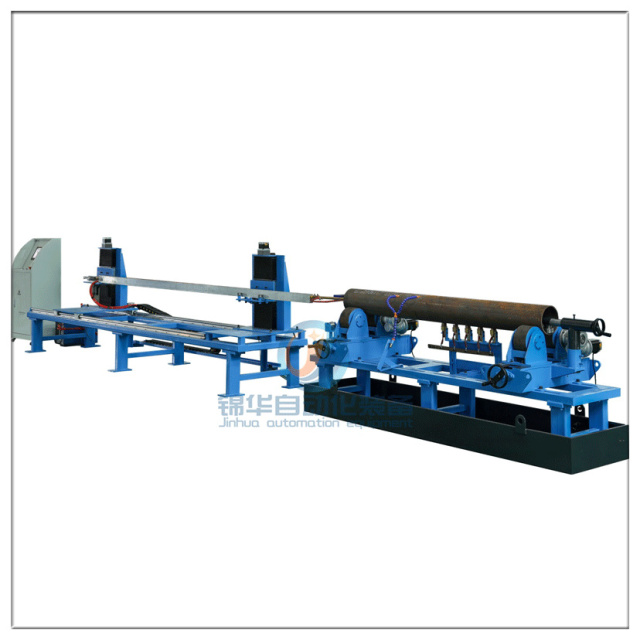

Máy hàn mặt trong ống JH-380 là thế hệ thiết bị hàn tự động mới do nhóm nghiên cứu và phát triển của chúng tôi phát triển. Trong quá trình hàn, không cần sự can thiệp của con người và toàn bộ thiết bị cung cấp cảnh báo và nhắc nhở. Bộ thiết bị hàn mặt trong ống Jinhua bao gồm đầu mỏ hàn mặt cứng quay, ba mỏ hàn mặt TIG thanh nóng, nguồn điện hàn TIG, nguồn điện hàn mặt cứng, bộ cấp dây mặt cứng, giá đỡ điện, hệ thống làm mát bằng nước, các hệ thống cơ khí liên quan khác, hệ thống điều khiển hàn, hệ thống siết chặt rãnh tự động, hệ thống làm mát thành ngoài và hệ thống thu hồi khí dung.

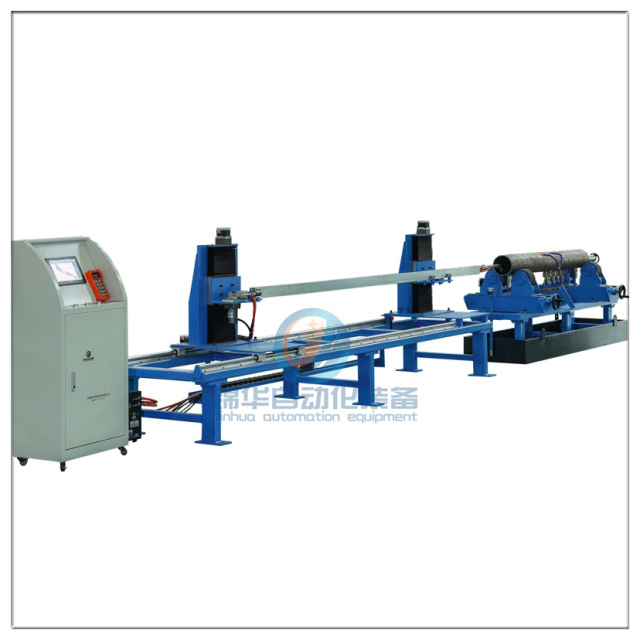

Bộ điều khiển thiết bị sử dụng PLC hiệu suất cao TECO kết hợp với màn hình màu 10,2 inch để điều khiển. Việc dịch chuyển thiết bị được điều khiển bằng xe đẩy nâng đồng bộ để đảm bảo độ chính xác trong dịch chuyển kênh hàn và độ chính xác của khung nhảy trong quá trình hàn. Vòng quay của ống được điều khiển bằng bộ truyền động con lăn đồng bộ để duy trì hệ số đồng bộ giữa thiết bị truyền động quay và đường ống.

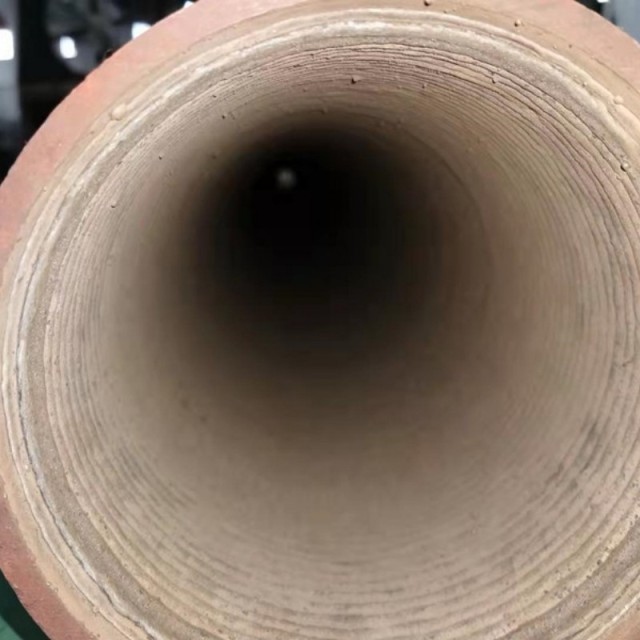

Phương pháp đúc kênh hàn bao gồm hàn xoay xoắn ốc, hàn xoắn ốc và hàn thẳng. Phạm vi đường kính ống kẹp của thiết bị là từ 120mm đến 800mm và có thể tùy chỉnh đường kính ống lớn hơn nếu cần. Chiều dài hàn tối đa được hỗ trợ là 6 mét.
Đặc trưng:
Mức độ tự động hóa cao, công nhân lành nghề thông thường có thể vận hành thiết bị độc lập thông qua 2 ngày đào tạo. Bắt đầu và dừng bằng một nút bấm; súng hàn và cáp hàn đặc biệt làm giảm sức cản của dây cấp, thực hiện súng hàn cấp dây ổn định tại vị trí 6 mét trong thành trong của đường ống sau đầu ra dây của bộ cấp dây.
Thùng dây nằm phía sau cơ cấu cấp dây và trượt theo chuyển động của bộ cấp dây để đảm bảo cấp dây trơn tru và mượt mà. Nếu dây có chất lượng cao, sẽ không có hiện tượng đứt dây, do đó giảm thời gian ngừng hoạt động của thiết bị.
Vấn đề dừng và hàn điểm gãy, khi một xô dây được sử dụng hết hoặc bị đứt ở giữa dây hoặc các yếu tố cấp dây xảy ra, thiết bị tự dừng lại và chỉ ra trên đầu màn hình cảm ứng rằng "cấp dây không trơn tru", "báo động ổ đĩa" và các vấn đề khác và thiết bị cũng được trang bị loa công suất cao và đèn cảnh báo để nhắc nhở người vận hành, và thiết bị cũng được trang bị loa công suất cao và đèn cảnh báo để nhắc nhở người vận hành. Thiết bị cũng được trang bị loa công suất cao và đèn cảnh báo để nhắc nhở người vận hành tiếp tục hàn theo vị trí của điểm gãy sau khi vấn đề được giải quyết.
Điều chỉnh thông số hàn hoàn toàn mở cho phép kiểm soát riêng điện áp và dòng điện hàn (tốc độ cấp dây). So với máy hàn truyền thống tự động điều chỉnh tốc độ cấp dây theo điện áp, có thể làm cho quá trình hàn đa dạng hơn.
Thiết bị hút khói ở bên hông mâm cặp được thiết kế để giảm thiểu các tia hàn và hư hỏng do khói gây ra cho khuôn kênh hàn theo hướng hàn từ bên hông mâm cặp ra bên ngoài.
Thiết kế của thiết bị được điều chỉnh hoàn toàn phù hợp với quy trình hàn hồ quang hở của thành trong ống, đảm bảo quá trình hàn hồ quang hở có thể được phản ánh qua thiết bị.
| Tên | Các tham số | |
| 1 | Phạm vi đường kính của Hardfaing | ∅120-∅1000mm |
| 2 | Chiều dài hardfaing tối đa | 6000 mm (Yêu cầu bề mặt đảo ngược) |
| 3 | Tốc độ Hardfaing | 0-250mm/phút |
| 4 | Độ dày của phần cứng | 3-6mm (lớp đơn) |
| 5 | Trọng lượng chịu lực tối đa | 2.0T |
| 4 | Công suất tối đa | 28,5Kw |
| 7 | Hệ thống điều khiển làm mát bằng nước | Làm mát bằng nước tuần hoàn tần số thay đổi |
| 4 | Hệ thống điều khiển | Hệ thống điều khiển sử dụng biến tần và điều khiển hệ thống kỹ thuật số |
| 9 | Tốc độ di chuyển không cần gì cả | 0-7000mm/phút |
| 4 | Vật liệu cứng | Thép mềm Q235 Q345 |
| 11 | Độ cao của ngọn đuốc hardfaing | 0-100mm |
| 4 | Kiểu dáng của ngọn đuốc hardfaing | Điều chỉnh cơ học thủ công |
| 13 | Tiêu chuẩn độ chính xác của máy | Phù hợp với JB/T5102-1999 |
| 4 | Độ chính xác định vị tuyến tính | ±1mm/5m |
| 15 | Lỗi tốc độ | ±2% |
